Régulation PID ou Hystérésis : comment l’intelligence du thermostat sauve-t-elle votre chaudière ?

Le témoin de votre chaudière qui clignote sans cesse, cette sensation de chaleur intense suivie d’un refroidissement notable alors que la température de consigne n’a pas bougé… Ces phénomènes, souvent attribués à une chaudière vieillissante ou à une isolation défaillante, cachent une réalité bien plus subtile. Pour beaucoup, un thermostat est un simple interrupteur : il fait froid, il allume ; il fait chaud, il éteint. Cette vision est au cœur du problème de gaspillage énergétique dans de nombreux foyers. Le débat ne se limite plus à la simple programmation horaire ou au contrôle à distance via smartphone.

La véritable révolution se joue au niveau de l’intelligence embarquée, dans la bataille silencieuse que se livrent deux approches algorithmiques : la régulation par Hystérésis, un héritage des systèmes mécaniques, et la régulation PID (Proportionnel-Intégral-Dérivé), une approche prédictive issue du monde de l’automatisme industriel. Si la première est simple et robuste, elle est aussi fondamentalement « aveugle » aux caractéristiques de votre logement. Elle réagit au lieu d’anticiper, créant des oscillations de température coûteuses.

Mais si la clé n’était pas seulement de mieux programmer, mais de laisser le thermostat lui-même devenir un expert de votre habitat ? Et si son algorithme pouvait modéliser l’inertie de vos murs, l’impact d’un rayon de soleil ou la vitesse à laquelle votre maison se refroidit ? Cet article décortique, d’un point de vue d’ingénieur, les mécanismes qui différencient une régulation basique d’une régulation intelligente. Nous allons analyser pourquoi votre vieux thermostat vous coûte cher, comment les nouveaux modèles « apprennent », et quelles sont les erreurs critiques de configuration qui peuvent anéantir tous les bénéfices attendus, même avec le meilleur équipement.

Pour naviguer avec précision dans les méandres de la régulation thermique, ce guide explore les concepts fondamentaux qui distinguent un système de chauffage performant d’un système énergivore. Le sommaire ci-dessous vous donnera un aperçu des points techniques que nous allons aborder.

Pourquoi votre vieux thermostat fait-il dépasser la température de consigne et gaspille l’énergie ?

Le fonctionnement d’un thermostat traditionnel, dit « Tout ou Rien » (TOR), repose sur un principe simple : l’hystérésis. Imaginez que vous fixiez une consigne de 20°C. Le thermostat ne va pas s’arrêter précisément à 20,0°C. Il va continuer à chauffer jusqu’à, par exemple, 20,5°C, puis s’éteindra. Il ne se rallumera que lorsque la température sera redescendue à 19,5°C. Cette plage de +/- 0,5°C est l’hystérésis. Ce mécanisme, bien que simple, est la source de deux problèmes majeurs : l’inconfort et le gaspillage.

Le premier symptôme est l’effet de « yoyo » de la température. Le second, plus insidieux, est le dépassement de consigne, ou « overshoot ». En raison de l’inertie du système, même après l’arrêt de la chaudière à 20,5°C, les radiateurs encore chauds continuent de diffuser de la chaleur, faisant monter la température ambiante à 21°C ou plus. Ce degré supplémentaire est un gaspillage pur. Pire encore, ces démarrages et arrêts fréquents, appelés cycles courts, sont extrêmement néfastes. Ils provoquent une usure prématurée des composants de la chaudière et entraînent une surconsommation énergétique. En effet, une chaudière est plus efficace lorsqu’elle fonctionne sur des cycles longs à puissance modulée. Les cycles courts peuvent induire jusqu’à 25% de consommation supplémentaire, selon une analyse des erreurs de rénovation énergétique.

Des cycles trop fréquents entraînent donc une hausse significative de votre facture énergétique. Usure prématurée des composants : les allumages répétés sollicitent davantage le brûleur, l’échangeur de chaleur et le circulateur.

– MesDépanneurs.fr, Guide technique sur le court-cycling des chaudières

En somme, un thermostat à hystérésis se contente de réagir brutalement à une mesure passée, sans aucune anticipation, transformant votre système de chauffage en un moteur qui ne ferait que des accélérations et des freinages brusques.

Thermostat connecté radio ou filaire : lequel est le plus fiable sur le long terme ?

Le choix entre un thermostat filaire et un modèle radio (sans-fil) ne se résume pas à une simple question de facilité d’installation. D’un point de vue de la fiabilité pure, la solution filaire offre une supériorité technique indéniable. La liaison physique par câble entre le thermostat et la chaudière garantit une communication constante et insensible aux interférences. Il n’y a pas de piles à changer, pas de signal Wi-Fi ou radio à perdre, ce qui en fait une solution « installe et oublie » par excellence.

Cependant, le grand avantage du thermostat radio réside dans sa flexibilité. Il permet de placer la sonde de température à l’endroit le plus judicieux de la pièce de vie (nous y reviendrons), sans avoir à tirer de nouveaux câbles, ce qui est un atout majeur en rénovation. Cette flexibilité a un coût : une dépendance aux piles et une sensibilité potentielle aux perturbations. Les murs épais, les structures métalliques ou la multiplication des appareils sans-fil dans la maison peuvent affaiblir ou couper le signal, rendant la régulation inopérante. Le tableau suivant synthétise les critères de décision pour un choix éclairé, basé sur une analyse comparative des technologies.

L’image ci-dessous illustre le défi que représente la propagation des ondes radio à travers les matériaux de construction d’une habitation.

Pour une fiabilité à long terme, si une liaison filaire est possible sans travaux majeurs, elle reste la solution d’ingénierie la plus robuste. Si la flexibilité est impérative, il faudra s’assurer de la bonne qualité du signal radio et de l’entretien régulier des piles.

Comment le thermostat « apprend » l’inertie de votre maison pour anticiper la chauffe ?

C’est ici que réside la véritable intelligence d’un thermostat moderne : sa capacité à abandonner la logique réactive de l’hystérésis pour adopter un algorithme prédictif, le plus souvent de type PID (Proportionnel-Intégral-Dérivé). Cet algorithme ne se contente pas de mesurer la température actuelle ; il analyse en continu trois variables pour modéliser le comportement thermique de votre maison.

Voici comment il fonctionne, de manière simplifiée :

• Le Proportionnel (P) : Il mesure l’écart instantané entre la température ambiante et la consigne. Plus l’écart est grand, plus la demande de chauffe est forte. C’est la réaction immédiate.
• L’Intégral (I) : Il prend en compte les erreurs passées. Si, malgré la chauffe, la température stagne sous la consigne (par exemple, par temps très froid), l’intégrateur va progressivement augmenter la puissance pour compenser cette erreur persistante. Il combat les écarts statiques.
• Le Dérivé (D) : C’est la fonction « boule de cristal ». Il mesure la vitesse de variation de la température. Si la température monte très vite, le dérivé va anticiper que la consigne sera bientôt atteinte et commencer à réduire la chauffe *avant* de l’atteindre, pour éviter l’overshoot. C’est l’antidote parfait au gaspillage vu précédemment.

En combinant ces trois actions, le thermostat n’est plus un simple interrupteur. Il devient un régulateur qui « apprend » l’inertie de votre maison : le temps qu’il faut pour que la chaleur se diffuse, la vitesse à laquelle la maison se refroidit, etc. Il peut ainsi décider d’allumer la chaudière bien avant l’heure programmée pour que la consigne soit atteinte précisément à l’heure H, ou moduler la puissance de la chaudière pour maintenir une température stable avec des cycles de fonctionnement longs et efficaces.

L’erreur de placer la sonde de température au soleil qui fausse toute la régulation

Vous pouvez posséder le thermostat le plus sophistiqué du marché, doté d’un algorithme PID ultra-performant, si sa sonde de mesure est mal placée, l’ensemble du système devient inutile, voire contre-productif. L’adage « Garbage In, Garbage Out » (des données erronées en entrée produisent des résultats erronés en sortie) s’applique parfaitement ici. La mesure de la température ambiante est la donnée d’entrée fondamentale de toute boucle de régulation. Si cette mesure est faussée, toutes les décisions prises par l’algorithme le seront aussi.

L’erreur la plus classique est de placer le thermostat ou sa sonde déportée en plein soleil. En hiver, un simple rayon de soleil peut faire grimper la température de la sonde de plusieurs degrés au-dessus de la température réelle de la pièce. Le thermostat, croyant qu’il fait 22°C alors qu’il n’en fait que 19°C, va couper la chaudière prématurément, plongeant le reste de la maison dans le froid. À l’inverse, un placement près d’une source de froid (porte d’entrée, fenêtre mal isolée, courant d’air) forcera la chaudière à fonctionner en permanence, entraînant une surchauffe dans les autres zones de la pièce et une surconsommation massive.

Le positionnement de la sonde n’est pas un détail, c’est une condition sine qua non au bon fonctionnement de la régulation. Elle doit être placée dans une zone représentative de la température moyenne de la pièce de vie principale. Cela signifie loin des sources de perturbations thermiques, qu’elles soient chaudes ou froides.

Pourquoi réguler chaque pièce avec des vannes intelligentes n’est pas toujours rentable ?

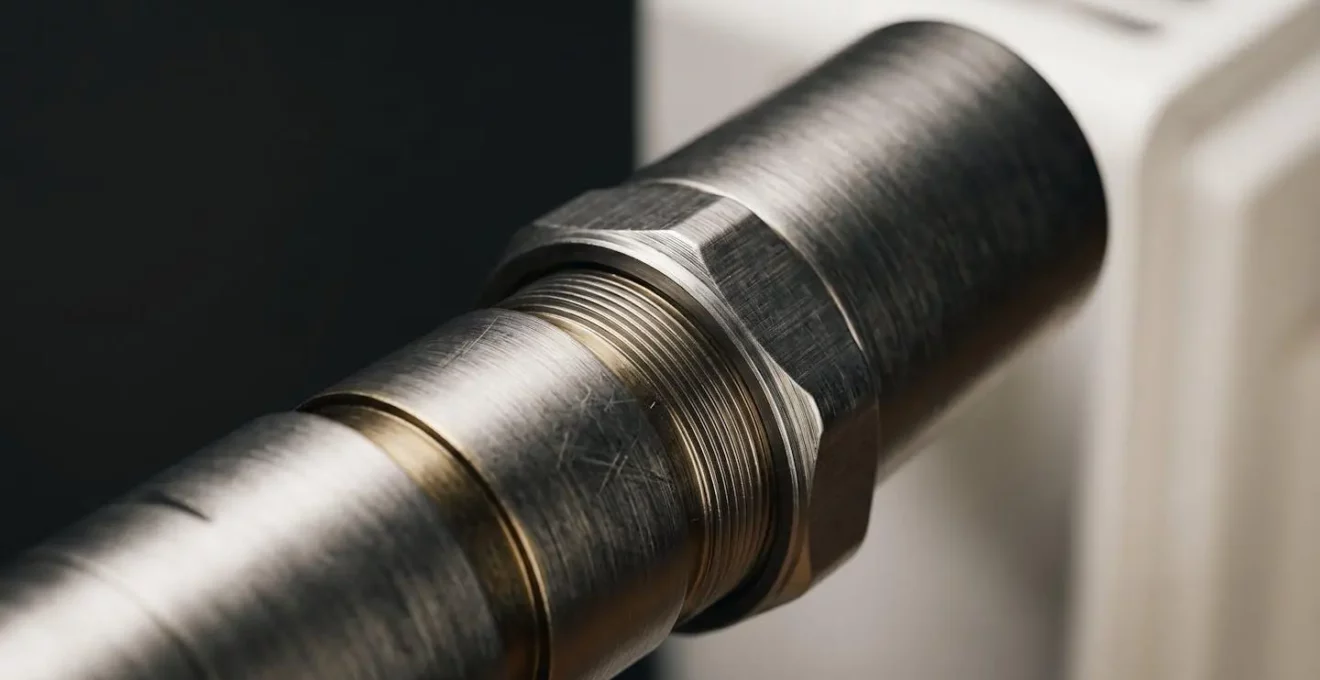

L’idée de chauffer chaque pièce à une température différente est séduisante. Les vannes thermostatiques connectées, qui se vissent sur chaque radiateur, semblent être la solution parfaite pour un confort sur-mesure et des économies ciblées. Cependant, leur déploiement massif n’est pas toujours la stratégie la plus rentable, surtout si leur rôle dans l’écosystème de chauffage est mal compris. Il est crucial de distinguer le pilotage de la production de chaleur du pilotage de la distribution.

Le thermostat d’ambiance (idéalement PID) est le cerveau : il commande à la chaudière de s’allumer ou de s’éteindre (ou de moduler sa puissance). Son rôle est de gérer la *production* globale de chaleur pour l’ensemble du logement. Les vannes thermostatiques, qu’elles soient classiques ou intelligentes, agissent comme des régulateurs locaux : elles gèrent la *distribution* de l’eau chaude dans chaque radiateur pour maintenir la température de la pièce où elles se trouvent. Une vanne ne fait que fermer ou ouvrir l’accès au radiateur ; elle ne peut pas dire à la chaudière d’arrêter de produire de la chaleur.

Le problème de rentabilité survient lorsque l’on équipe toute la maison de vannes intelligentes sans un thermostat d’ambiance maître. Si toutes les vannes se ferment car les consignes sont atteintes, mais que le thermostat d’ambiance (ou l’absence de thermostat) ne donne pas l’ordre d’arrêt, la chaudière va continuer à tourner et à faire circuler de l’eau chaude pour rien. Le circulateur s’use, l’énergie est gaspillée. L’investissement de plusieurs centaines d’euros dans les vannes est alors contre-productif.

La stratégie la plus efficace est hiérarchique : un thermostat d’ambiance intelligent dans la pièce de vie principale pilote la chaudière, et des vannes (intelligentes ou non) dans les autres pièces (chambres, bureau) permettent d’affiner la température ou de la baisser significativement lorsqu’elles sont inoccupées. Les vannes deviennent alors des outils d’optimisation locale, subordonnées au cerveau principal.

L’erreur de programmation domotique qui augmente votre consommation au lieu de la baisser

Posséder un système de chauffage intelligent ne garantit pas les économies. La technologie offre les outils, mais une mauvaise utilisation peut annuler tous ses bénéfices. L’une des erreurs de programmation les plus courantes est de sous-estimer l’amplitude nécessaire des baisses de température pour générer de réelles économies. Beaucoup d’utilisateurs, par peur d’avoir froid à leur retour, programment une baisse très timide, de l’ordre de 1°C ou 2°C, lors de leurs absences journalières.

Or, d’un point de vue thermique, une baisse aussi faible est souvent inefficace. L’énergie économisée pendant l’absence est presque entièrement consommée par la chaudière pour remonter la température au retour. Pour qu’une période « éco » soit rentable, il faut que la baisse de consigne soit suffisamment significative. Par exemple, pour une absence de quelques heures en journée, une baisse de température trop faible n’est pas optimale. Pour des absences supérieures à deux heures, une recommandation précise est de viser plus bas.

En effet, l’ADEME recommande une baisse de 3 à 4°C pour une absence supérieure à 2 heures. Passer de 20°C à 16°C ou 17°C pendant que vous êtes au travail est bien plus efficace que de viser 19°C. C’est là que la fonction d’anticipation des thermostats PID prend tout son sens : le système calculera lui-même le moment optimal pour redémarrer la chaudière afin que les 20°C soient atteints précisément à l’heure de votre retour, sans surconsommation. Une autre erreur fréquente est de ne pas utiliser de modes « absence longue durée » (pour les vacances) qui abaissent la température à un niveau « hors-gel » (environ 12°C).

Une erreur courante en domotique est de ne pas exploiter pleinement toutes les fonctionnalités offertes par le système. Souvent, les utilisateurs se limitent à des applications basiques, comme la programmation de l’éclairage ou du chauffage, sans explorer les possibilités plus avancées.

– Ecojoko, Guide des astuces domotique pour réduire la facture énergétique

En définitive, la programmation doit être audacieuse. Il ne faut pas avoir peur de créer des écarts de température importants entre les périodes de présence et d’absence, car c’est précisément dans ces écarts que se nichent les plus grandes économies.

Thermostat d’ambiance ou robinets thermostatiques : qui doit avoir la priorité pour commander la chaudière ?

La question de la hiérarchie entre le thermostat d’ambiance et les robinets thermostatiques est absolument centrale en régulation de chauffage. La réponse, d’un point de vue technique, est sans équivoque : le thermostat d’ambiance doit toujours avoir la priorité absolue pour commander la chaudière. Confondre les rôles est une erreur d’ingénierie qui conduit inévitablement à un fonctionnement sous-optimal et à du gaspillage.

Le thermostat d’ambiance est le seul appareil capable de dialoguer directement avec le cœur du système : le générateur de chaleur. C’est lui qui, via un contact sec ou, mieux, via un bus de communication (type OpenTherm ou eBus), peut demander à la chaudière de démarrer, de s’arrêter, mais surtout de moduler sa puissance. La modulation est la clé de l’efficacité. Une chaudière moderne à condensation est conçue pour fonctionner de manière optimale non pas à 100% de sa puissance, mais à une puissance réduite et constante sur de longues périodes. Seul un thermostat d’ambiance intelligent peut lui donner cet ordre.

Un robinet thermostatique, même intelligent, n’est qu’un organe de réglage terminal. Il se contente d’agir sur le débit d’eau dans un seul radiateur. Il ne « sait » pas ce que font les autres radiateurs et n’a aucun moyen de communiquer avec la chaudière. Laisser la régulation uniquement aux robinets revient à avoir des employés qui travaillent dans leur coin sans que personne ne prévienne le directeur de l’usine qu’il peut ralentir la production. L’expertise des fabricants est très claire sur ce point.

Si votre chaudière est compatible, le thermostat d’ambiance intelligent DOIT avoir la priorité absolue. C’est le seul à pouvoir moduler la puissance de la chaudière, ce qu’un simple robinet ne peut pas faire, débloquant le plein potentiel d’économie.

– Support Qivivo by Comap, Documentation technique sur la régulation hystérésis et PID

Pour une régulation optimale, la pièce où se trouve le thermostat d’ambiance doit avoir son robinet de radiateur ouvert en grand, de façon à ne pas créer de conflit entre les deux systèmes de mesure. Le thermostat pilote la température globale de la maison depuis cette pièce de référence, et les autres robinets ajustent la température dans les autres pièces.

La domotique permet-elle vraiment d’économiser 15% sur la facture de chauffage ?

La promesse de 15% d’économies sur la facture de chauffage grâce à un thermostat intelligent est un argument marketing puissant, mais est-il fondé ? La réponse est oui, mais à une condition cruciale : que le système soit correctement choisi, installé et programmé. Ces économies ne sont pas magiques ; elles sont la conséquence directe de l’application des principes que nous venons de voir. Selon les études de l’ADEME (Agence de la transition énergétique), un thermostat programmable peut générer de 5 à 15% d’économies, et ce chiffre peut grimper avec les modèles connectés les plus performants.

Ces gains proviennent de la combinaison de plusieurs facteurs. Premièrement, la régulation fine de type PID élimine le gaspillage lié à l’overshoot et aux cycles courts. Maintenir une température stable à 20°C au lieu d’osciller entre 19,5°C et 21°C représente déjà une économie substantielle. En effet, EDF confirme que baisser le chauffage d’un seul degré permet de réaliser environ 7% d’économies.

Deuxièmement, la programmation intelligente et flexible permet d’adapter précisément le chauffage au rythme de vie des occupants. La capacité à définir des consignes « éco » réellement basses (16-17°C) lors des absences, tout en garantissant un confort parfait au retour grâce à l’anticipation de la chauffe, est une source majeure d’économies. Enfin, la visualisation des données de consommation pousse les utilisateurs à adopter des comportements plus vertueux. Voir l’impact direct d’un changement de consigne sur un graphique est un puissant levier psychologique.

Atteindre ou dépasser les 15% d’économies n’est donc pas un mythe. C’est le résultat mathématique d’un système où l’algorithme est adapté à l’inertie du logement (PID), où la sonde est bien placée, où la programmation est pertinente et où la hiérarchie de commande (thermostat > vannes) est respectée. La domotique ne fait pas d’économies par elle-même ; elle fournit les outils d’ingénierie pour éliminer le gaspillage inhérent aux systèmes de régulation archaïques.

Pour appliquer ces principes, l’étape suivante consiste à analyser les spécifications techniques de votre thermostat actuel et de votre chaudière afin de vérifier leur compatibilité avec une régulation PID modulante.
